DINDUINO -1- experiment začíná

Při hledání možností arduina jsem narazil na článek, kde se místo klasických čipů ATMEGA168/328 používá vyšší verze ATMEGA1284P-PU.

http://maniacbug.wordpress.com/2011/11/27/arduino-on-atmega1284p-4/

https://github.com/maniacbug/mighty-1284p

To mě vedlo k myšlence "vymyslet" vlastní verzi arduina, které bude mít dostatek paměti pro  základní domácí automatizaci, přitom by bylo univerzální bez nutnosti vymýšlení krabic, napájení,...

A tak začíná cesta DINDUINA.

Základem, je že se jedná o krabici do rozváděče konkrétně o 6xmod. krabici na DIN lištu (odtud název DINDUINO)

Tam jsem nacpal tzv. BASEBOARD což je napájecí zdroj pro DINDUINO + ext. komponenty, 4x relé, 10x univerzální I/O , 2x UART,2x SPI.

Mimo to je tam dostatek místa pro LCD display (ten budu řešit hned po oživení BASEBOARDu).

Cena BASEBORDU + krabice v provedení ABS (pro použití v napěťové hladině 230V) je cca 500-600kč

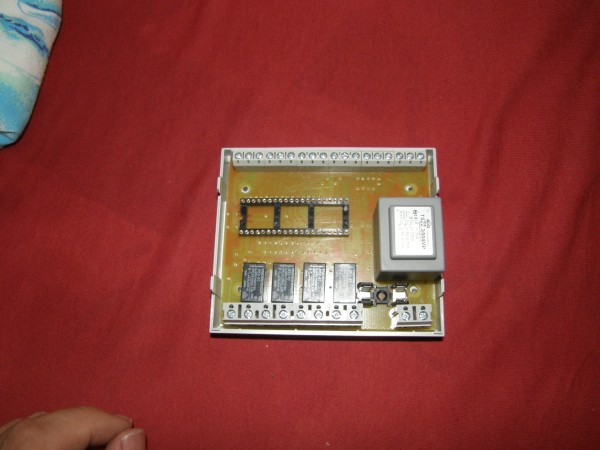

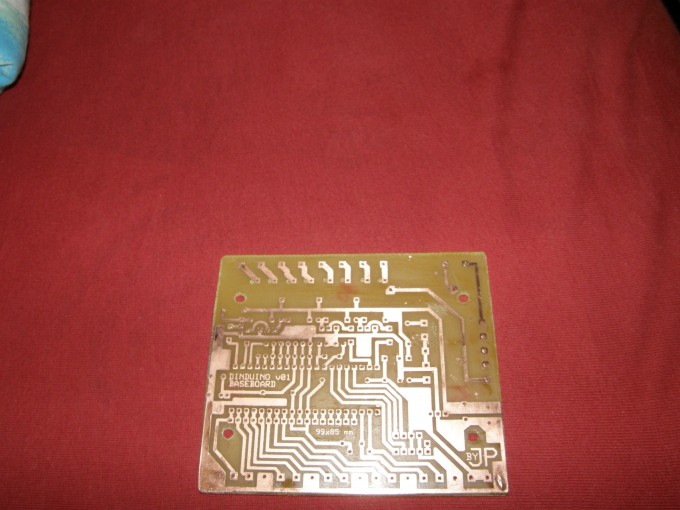

Tady je pár fotek z přípravy DINDUINA v.01 (paralelně s tím se upravuje PCB pro verzi v.02, která odstraňuje některé nedostatky v.01)

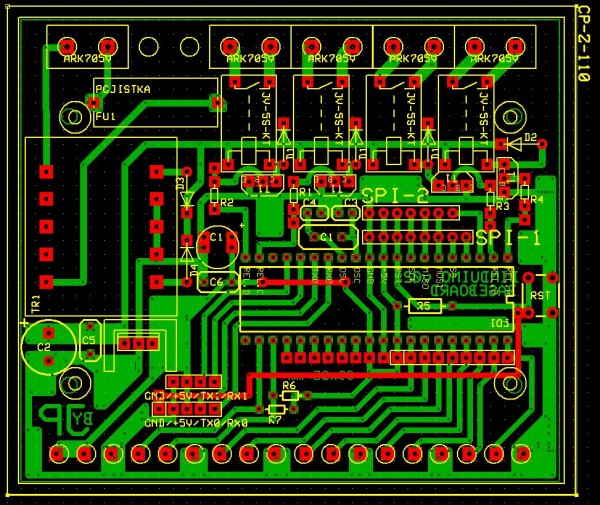

Náhled na PCB nedokončené verze v.02 (krabice CP-Z-110 je pouze orientační a konečné rozložení PCB je upraveno dle reality = proto ty nepřsnosti PCB vs. krabice vs. součástky)

 Až odladím celý PCB a udělám první test DINDUINA tak v příštím článku vystavím jak schéma tak PCB a poznatky z oživení a funkce ....
